什么是防爆分析小屋
防爆分析小屋是一種安裝分析儀的集成電氣設備，集在線分析、預處理、配電、控制、溫控于一體，具有防爆、防腐、防塵、防水的作用。
工業生產過程中電氣設備會不可避免的產生電弧、電火花，這些點燃源與易燃易爆氣體或粉塵混合物接觸后會產生爆炸，嚴重影響人身安全，為避免這種情況的發生，現場電氣設備必須使用防爆電氣，就分析儀的防爆而言，就需要用到防爆分析小屋。
防爆是防爆分析小屋的主要作用，每個系統模塊，都采用獨立防爆措施，以保證為分析儀供配電運行時，使可能產生的電火花與易燃氣體隔絕，這樣就不會產生爆炸。
采用分析防爆小屋的必要性
在線分析儀安裝在現場，因而需要不同程度的氣候和環境保護，以確保儀表的使用性能并利于維護。所以在線分析儀表相對集中且都處于爆炸危險區域應考慮采用分析小屋，它對于需要高等級防護、用途重要且需要經常維護的分析儀提供了一種可控制的操作和維護環境，并可降低長期維護費用。
淺談工程中分析小屋的設計
因工藝人員對工藝流程中物料的組成成分或物性參數有實時進行自動連續分析監測的要求，故在線分析儀表廣泛用于工業現場，為了確保儀器使用性能并便于維護，必須為這些儀表提供不同程度的氣候和環境保護。分析小屋便是因此而產生的，它能滿足在線分析儀表成套系統所要求的特殊環境條件，如溫度、濕度、防塵防爆等，為在線分析儀表的現場安裝、投運及維護提供了極大的方便。所以分析小屋廣泛用于石油、煉化、冶金、輕工、醫藥、生化等行業具有可燃性氣體的危險場所。
分析小屋是八十年代中期**上開始流行的一項新技術。它集工業在線儀表的組合、成套、安裝應用于一體，并首先在煉油、化工企業中得到廣泛應用。現場分析室的規范化、專業化設計使表的現場安裝、維護更加方便，并為儀表提供了良好的操作和運行環境，在工藝裝置中得到了越來越多的應用。
防爆小屋屬于通用叫法，行內專業的稱呼它為正壓型防爆分析小屋，而普遍用戶還親切的稱呼他為防爆站房，CEMS煙氣在線監測系統監控站房，VOCs在線監測分析小屋，cems分析小屋等等叫法，不管什么樣的稱呼，他們的功能都是一樣的，防爆才是重點。
防爆小屋適用范圍：
1.1區、2區IIA?IIC類爆炸性氣體環境，和域20區、21區、22區可燃性粉塵場所；
2. 用于對生產流程中的物料成分和含量進行連續自動的現場測量、分析和控制，能滿足在線分析 成套系統所要求的特殊條件，如溫度、濕度、防塵防爆等；
3. 用于化工、煉油、醫藥、儲存、紡織、印染、石油開采、海洋石油平臺、油輪、等危險場所;
4. 根據**標準GB3836.17《爆炸性環境用防爆電氣設備正壓房間或建筑物的結構使用》設計制造、 檢驗。
防爆小屋技術參數：
1. 執行標準：GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB3836.4-2010、GB3836.17-2004；
2. 防爆標志：Ex d e ib mb pz IICT4;
3. 工作電壓：AC220V/AC380V/AC660V;
4. 防爆空調功率1.5匹或2匹，防爆熱油汀功率：2KW,防爆熒光燈：2X40W或2X20W,防爆應急燈：1X20W;
5. 通風方式：持續+間隙；
6. 通氣接口為G1/2” , G3/4” ,或G1” ,耗氣量：大約20~35m3/h,供氣壓力為0.4~1.0MPa;
7. 防護等級為IP54, IP65；
防爆分析小屋配置清單
1、小屋主體（雙層結構，中間填有保溫隔熱防火材料）
2、室內危險氣體濃度監測系統
3、聲光報警聯鎖系統
4、設備電源配電系統
5、電源和遠傳信號轉接信號箱
6、正壓控制系統

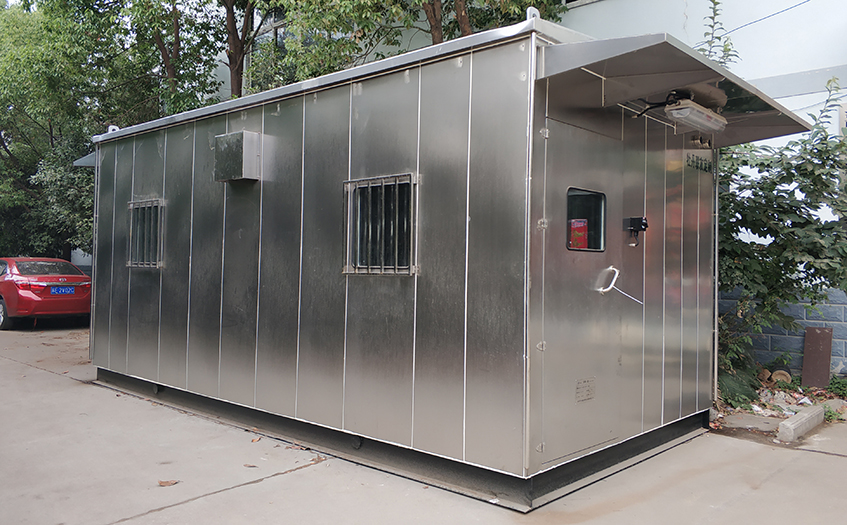

防爆分析小屋的結構和外部設施
金屬結構的防爆小屋屬于非標產品，其大小可根據分析儀的數量、類型、系統復雜程度和操作維護空間確定，并應 留有適當余地。受長途運輸條件限制，其外形尺寸一般如下：
參考長度：室外主體2.5?6.5m (考慮到標準鋼材定尺和吊裝、運輸結構強度問題，單個分析小屋長度不宜超過6.5m, 如果長度6.5m,可采用組合式結構，分體制作，運輸到現場后在組合成一體，也可采用兩個分析小屋實現）。
參考寬度：室外主體2.5m,*寬不應該超過3.0m (受公路運輸寬度限制，寬度不宜超過3.0m )。
防爆小屋機械結構及材質要求
(1)骨架、庖座和屋頂
防爆小屋的骨架、底座和屋頂為金屬構件，采用型鋼焊接而成，應有足夠的強度及剛性，保證隔爆分析小屋在 荷載、起吊、平移和運輸時不變形。
屋頂應有一定的傾斜度，坡度至少為4%,可呈A型或一面斜坡結構，不允許采用平頂，以防雨水積存。
(2)內外墻和內外頂面板
外墻面板宜使用1.5mm#?2.0mm鋼板制作，可采用n型板式拼裝結構形成外墻，使用304不銹鋼拉絲覆膜板，也 可也可使用冷乳鋼板，使用冷軋鋼板時必須進行表面噴涂處理，噴涂顏色為白色或**灰色。內墻面板和天花板宜 使用1.5mm#?2.0mm鋼板制作，材料使用冷軋鋼板，也可根據用戶要求使用不銹鋼板。使用冷軋板時必須進行表面 噴涂處理，噴涂顏色：天花板為白色亮光漆，內墻面板為白色啞光漆。
屋頂面板須進行有效的防雨設計，可使用搭扣結構的拼裝式防雨設計或平面焊接式防雨設計。材料使用1.5mm#? 2.0mm不銹鋼板制作，保證屋頂面耐腐蝕的持久性能，外頂承重能力多250kg/m2(兩個人的重量）且不發生永久變形。 ⑶保溫層
內外墻和內外頂之間填充阻燃性保溫材料（礦巖棉等），保溫層厚度一般在70?75mm ( 3in ),嚴寒或酷熱地區
應加厚至80?85mm
工業生產過程中電氣設備會不可避免的產生電弧、電火花，這些點燃源與易燃易爆氣體或粉塵混合物接觸后會產生爆炸，嚴重影響人身安全，為避免這種情況的發生，現場電氣設備必須使用防爆電氣，就分析儀的防爆而言，就需要用到防爆分析小屋。
防爆是防爆分析小屋的主要作用，每個系統模塊，都采用獨立防爆措施，以保證為分析儀供配電運行時，使可能產生的電火花與易燃氣體隔絕，這樣就不會產生爆炸。
采用分析防爆小屋的必要性
在線分析儀安裝在現場，因而需要不同程度的氣候和環境保護，以確保儀表的使用性能并利于維護。所以在線分析儀表相對集中且都處于爆炸危險區域應考慮采用分析小屋，它對于需要高等級防護、用途重要且需要經常維護的分析儀提供了一種可控制的操作和維護環境，并可降低長期維護費用。
淺談工程中分析小屋的設計
因工藝人員對工藝流程中物料的組成成分或物性參數有實時進行自動連續分析監測的要求，故在線分析儀表廣泛用于工業現場，為了確保儀器使用性能并便于維護，必須為這些儀表提供不同程度的氣候和環境保護。分析小屋便是因此而產生的，它能滿足在線分析儀表成套系統所要求的特殊環境條件，如溫度、濕度、防塵防爆等，為在線分析儀表的現場安裝、投運及維護提供了極大的方便。所以分析小屋廣泛用于石油、煉化、冶金、輕工、醫藥、生化等行業具有可燃性氣體的危險場所。
分析小屋是八十年代中期**上開始流行的一項新技術。它集工業在線儀表的組合、成套、安裝應用于一體，并首先在煉油、化工企業中得到廣泛應用。現場分析室的規范化、專業化設計使表的現場安裝、維護更加方便，并為儀表提供了良好的操作和運行環境，在工藝裝置中得到了越來越多的應用。
防爆小屋屬于通用叫法，行內專業的稱呼它為正壓型防爆分析小屋，而普遍用戶還親切的稱呼他為防爆站房，CEMS煙氣在線監測系統監控站房，VOCs在線監測分析小屋，cems分析小屋等等叫法，不管什么樣的稱呼，他們的功能都是一樣的，防爆才是重點。
防爆小屋適用范圍：
1.1區、2區IIA?IIC類爆炸性氣體環境，和域20區、21區、22區可燃性粉塵場所；
2. 用于對生產流程中的物料成分和含量進行連續自動的現場測量、分析和控制，能滿足在線分析 成套系統所要求的特殊條件，如溫度、濕度、防塵防爆等；
3. 用于化工、煉油、醫藥、儲存、紡織、印染、石油開采、海洋石油平臺、油輪、等危險場所;
4. 根據**標準GB3836.17《爆炸性環境用防爆電氣設備正壓房間或建筑物的結構使用》設計制造、 檢驗。
防爆小屋技術參數：
1. 執行標準：GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB3836.4-2010、GB3836.17-2004；
2. 防爆標志：Ex d e ib mb pz IICT4;
3. 工作電壓：AC220V/AC380V/AC660V;
4. 防爆空調功率1.5匹或2匹，防爆熱油汀功率：2KW,防爆熒光燈：2X40W或2X20W,防爆應急燈：1X20W;
5. 通風方式：持續+間隙；
6. 通氣接口為G1/2” , G3/4” ,或G1” ,耗氣量：大約20~35m3/h,供氣壓力為0.4~1.0MPa;
7. 防護等級為IP54, IP65；
防爆分析小屋配置清單
1、小屋主體（雙層結構，中間填有保溫隔熱防火材料）
2、室內危險氣體濃度監測系統
3、聲光報警聯鎖系統
4、設備電源配電系統
5、電源和遠傳信號轉接信號箱
6、正壓控制系統
防爆分析小屋的結構和外部設施
金屬結構的防爆小屋屬于非標產品，其大小可根據分析儀的數量、類型、系統復雜程度和操作維護空間確定，并應 留有適當余地。受長途運輸條件限制，其外形尺寸一般如下：
參考長度：室外主體2.5?6.5m (考慮到標準鋼材定尺和吊裝、運輸結構強度問題，單個分析小屋長度不宜超過6.5m, 如果長度6.5m,可采用組合式結構，分體制作，運輸到現場后在組合成一體，也可采用兩個分析小屋實現）。
參考寬度：室外主體2.5m,*寬不應該超過3.0m (受公路運輸寬度限制，寬度不宜超過3.0m )。
防爆小屋機械結構及材質要求
(1)骨架、庖座和屋頂
防爆小屋的骨架、底座和屋頂為金屬構件，采用型鋼焊接而成，應有足夠的強度及剛性，保證隔爆分析小屋在 荷載、起吊、平移和運輸時不變形。
屋頂應有一定的傾斜度，坡度至少為4%,可呈A型或一面斜坡結構，不允許采用平頂，以防雨水積存。
(2)內外墻和內外頂面板
外墻面板宜使用1.5mm#?2.0mm鋼板制作，可采用n型板式拼裝結構形成外墻，使用304不銹鋼拉絲覆膜板，也 可也可使用冷乳鋼板，使用冷軋鋼板時必須進行表面噴涂處理，噴涂顏色為白色或**灰色。內墻面板和天花板宜 使用1.5mm#?2.0mm鋼板制作，材料使用冷軋鋼板，也可根據用戶要求使用不銹鋼板。使用冷軋板時必須進行表面 噴涂處理，噴涂顏色：天花板為白色亮光漆，內墻面板為白色啞光漆。
屋頂面板須進行有效的防雨設計，可使用搭扣結構的拼裝式防雨設計或平面焊接式防雨設計。材料使用1.5mm#? 2.0mm不銹鋼板制作，保證屋頂面耐腐蝕的持久性能，外頂承重能力多250kg/m2(兩個人的重量）且不發生永久變形。 ⑶保溫層
內外墻和內外頂之間填充阻燃性保溫材料（礦巖棉等），保溫層厚度一般在70?75mm ( 3in ),嚴寒或酷熱地區
應加厚至80?85mm
